1.PP材料的改性措施

1）添加矿物质增强增韧

2）玻璃纤维增强

3）耐候改性

4）阻燃改性

每一种改性PP在家用电器领域都有着大量应用。

表1 改性目的和改性剂

改 性 目 的	改 性 材 料
提高硬度、耐热性、尺寸稳定性	碳酸钙、滑石粉、矿物质
提高拉伸强度、改善低温抗冲击性、耐蠕变性	玻璃纤维、石棉纤维、云母、玻璃微珠
提高冲击性能、透明性	橡胶、弹 性体、和其它柔性聚合物
耐候性、抗静电性、阻燃性、导电性、可电镀性、成核性、抗铜害性	各种特殊助剂

2.矿物填充改性PP

矿物质填充改性是最广泛采用的改性途径。

表2  矿物改性PP应用

填充剂	碳酸钙、滑石粉、硅灰石、玻璃微珠、云母粉等矿物质。
改性	改善PP材料的机械性能和冲击韧性； 降低PP材料的成型收缩率以加强其尺寸稳定性。
成本	大幅度降低PP材料的成本。
应用	波轮洗衣机、滚筒洗衣机的内桶、波轮、取衣口等部件； 微波炉的密封条、扬声器喇叭口、喇叭支架； 冰箱的搁物架； 电饭煲的外壳和底座。

表3  矿物填料种类改性效果

矿物填料种类	改 性 效 果
碳酸钙（重钙、轻钙）	增量降低成本、提高抗冲击性能、改善印刷性
滑石粉（片状）	增量降低成本、提高刚性和耐热性、提高尺寸稳定性
云母粉（片状）	显著提高刚性和耐热性，提高尺寸稳定性和耐高温蠕变性
煅烧高岭土	提高电绝缘性
硅灰石（针状）	有一定增强效果、提高表面硬度
沉淀硫酸钡（重晶石粉）	提高制品表面光泽、增大材料密度

1）矿物填充改性PP在冰箱上的应用

近年来，原材料价格的大幅度飙升，出现了大量的PP材料成功替代ABS和聚苯乙烯。

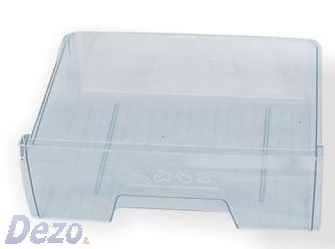

冰箱抽屉

选用矿物质增强、增韧PP材料替代聚苯乙烯材料注塑冰箱抽屉后，每吨原材料可以节约成本1500~2000元。很多冰箱企业的冰箱台面板也换用了矿物质增强增韧PP材料。

2）矿物填充改性PP在电饭煲上的应用

电饭煲的外壳材料：主要采用改性PP来替代ABS。

电饭煲外壳材料的改性：

1、可以通过矿物填充的方法改善收缩性，在矿物的选择上要选择对表面光泽影响小的玻璃微珠，硫酸钡，碳酸钙等；

2、通过成核剂、润滑剂、荧光剂等来改善表面光泽。

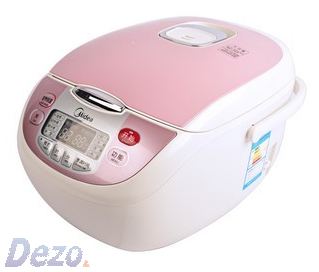

用于电饭煲上的塑料制件的PP改性材料主要分为高光泽类和耐热类：

电饭煲外壳——较高的光泽度、低收缩性

电饭煲底座——较高的耐热性

3）矿物填充改性PP在微波炉上的应用

微波炉

微波炉是一种用微波（电磁波）加热食品的现代化烹调灶具。微波炉由电源，磁控管，控制电路和烹调腔等部分组成。电源向磁控管提供大约4000伏高压， 磁控管在电源激励下，连续产生微波，再经过波导系统，耦合到烹调腔内。微波炉的功率范围一般为500～1000瓦。

矿物质的加入，在PP材料本身较高的耐热温度的基础上，使其耐热温度进一步得到提高，以适应微波炉对高温的要求。

3.耐候改性PP

由于PP含有不稳定的叔碳基团，而叔碳原子对紫外线很敏感，极易发生氧化反应，导致聚丙烯的耐氧化性和耐辐射性差，经光、热、氧作用后，易发生老化降解而导致变色、强度下降等问题，从而限制了其在户外制品上的应用。回复“耐候”查看更多

耐候改性的目的：可以大幅度提高PP材料在户外恶劣气候条件下的使用寿命。

耐候改性剂：氧化锌、硫代丙酸二月桂酯、碳黑或乳白填料等

耐候改性PP的应用

空调室外机轴流风叶

该改性料主要用于制造常年在露天使用的家用电器，尤其是用于制造空调器室外主机外壳，以替代传统的金属喷塑外壳。空调器室外机外壳要经受日晒、雨淋、严寒等不同气候条件的考验，且要满足长期使用要求。

除了空调器室外机外壳，空调室外机轴流风叶和暖风机出风口等也用到耐候PP。近几年，随着空调器产量的增长，改性耐候PP在该产品市场的应用也逐渐增多。

4.阻燃改性PP

阻燃改性PP——是指具有阻燃性能的改性PP塑料。PP的高结晶和易燃性使其达到电气及其他行业所需要高阻燃级别困难，且成本增加较多，但随着社会对塑料制品阻燃要求的提高，阻燃PP的比例会随之增加，目前阻燃PP的用量年增长率为8%。

由于PP属于易燃材料，因此目前市场上一般使用Br/Sb复合体系阻燃剂来对其进行阻燃改性。通过阻燃改性，PP产品能够达到UL94V-0级，并且能耐650℃甚至750℃灼热丝而不起燃。改性料厂家采用PP原料+阻燃剂、色母等用单螺杆塑化而成。

建议：用PP原料+阻燃母料+色母粒的方法生产，在同等阻燃效果下，比阻燃PP节约至少1000多元的成本/吨。

表4  改性PP阻燃级别及应用比例

阻燃级别	应用比例
UL94V-0级	63%
UL94V-2级	23%
DIN4102B1级	12%
其他阻燃级别	1%

UL94V-0级：对样品进行两次10秒的燃烧测试后，火焰在30秒内熄灭。不能有燃烧物掉下 。

UL94V-2级:样品进行两次10秒的燃烧, 在60秒内可以有燃烧物掉下，滴落的微粒可点燃棉花.。

阻燃改性的PP的应用：

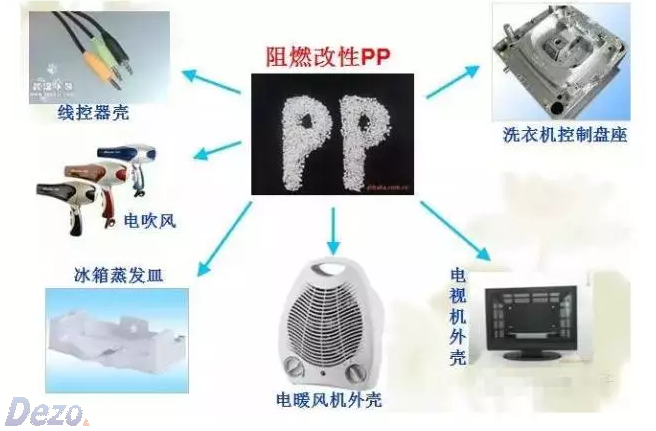

阻燃改性的PP的应用

为了避免火灾，许多国家都要求家用电器产品中具有潜在燃烧危险的的电子、电气元器件所用材料必须具有阻燃性。

5.玻纤增强改性PP

增强改性——纤维状材料既大径厚比的材料加入到塑料中，可以显著提高塑料材料的拉伸强度和弯曲模量（刚性）。

玻纤增强改性PP—— PP本身因自身性能的缺陷不适合用作工程结构件，使用纤维增强后方可制作工程结构件。

玻纤的要求：

含量一般不超过40%；

‚纤维长度大于0.2mm时产生改性效果；

ƒ玻纤的直径在十几个微米时效果较好；

„玻纤含量增大时，增强PP的加工流动性相应下降。

机械强度高、耐热性、耐水蒸汽性、耐化学腐蚀性、耐蠕变性好，可作为工程塑料使用。

表5  玻纤增强改性PP性能对比

	PP材料	玻纤增强改性PP
拉伸强度	20M~30MPa	65MPa~90MPa
弯曲强度	25M~50MPa	70MPa~120MPa
弯曲模量	800M~1500MPa	3000MPa~4500MPa
耐热温度	80℃~98℃	135℃~145℃

通过玻璃纤维增强的PP产品的机械性能能够得到成倍的提高。这样的机械强度完全可以与ABS及增强ABS产品相媲美，并且更耐热。回复“玻纤”查看更多

表6  玻纤增强改性PP的应用

实 际 应 用		性价比优势
冰箱、空调等制冷机器	轴流风扇、贯流风扇	成本比增强ABS低。
高转速洗衣机	内桶、波轮、皮带轮	适应高要求的机械性能
电饭煲、微波炉	底座、提手	耐温要求较高

2

改性 PP发展趋势及展望
